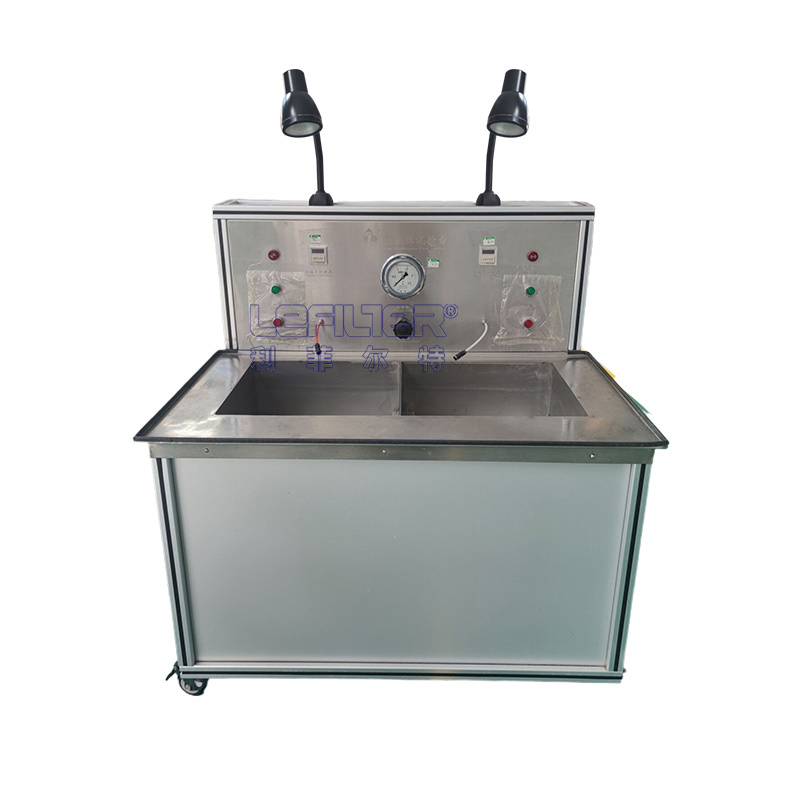

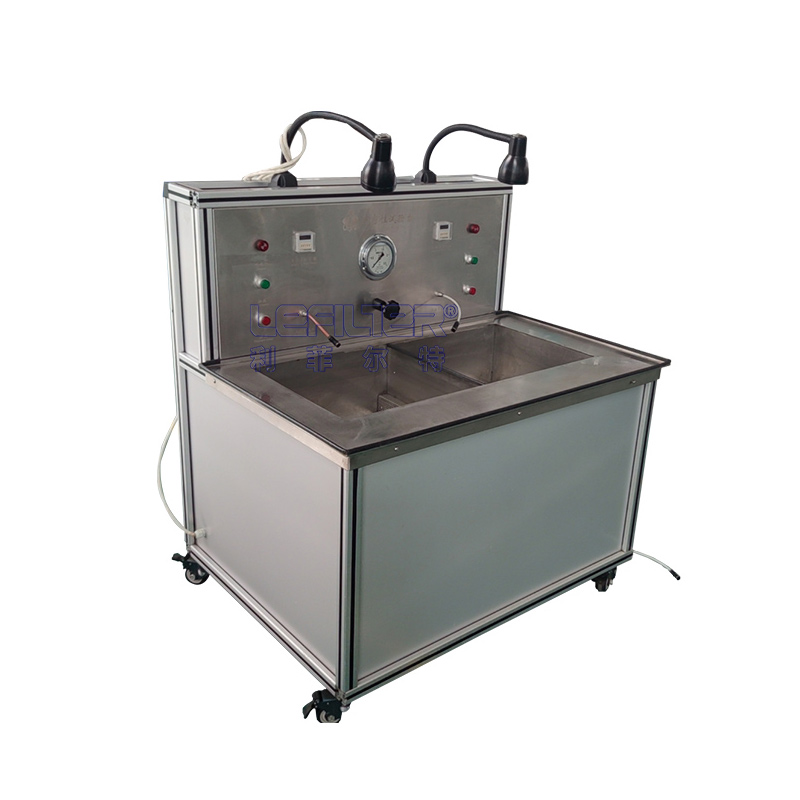

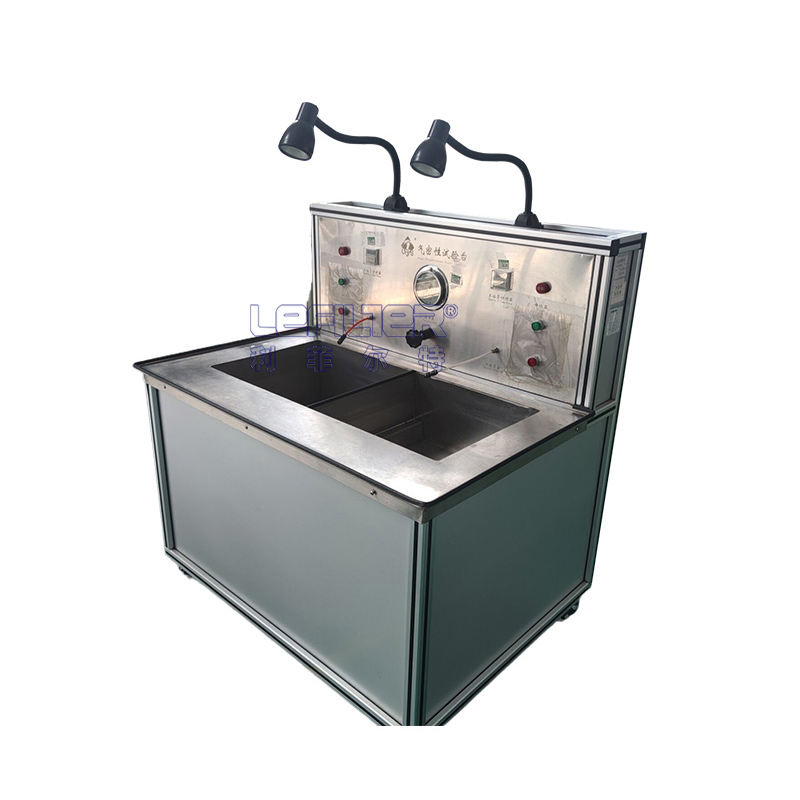

QS-16氣密性損試驗臺，主要用于過濾器殼體氣壓密封性能的測試。試驗臺臺架采用工業級高強度鋁合金型材，框架結構設計，結構緊湊、外形美觀，試驗臺臺面及試驗液槽采用不銹鋼拉絲板制作而成，試驗管路采用衛生級不銹鋼管。試驗臺采用手動操作模式;操作間設計有安全防護門。
測試對象 過濾器殼體
參考標準
試驗介質:壓縮空氣
試驗溫度:室溫
額定壓力:16BAR
液槽尺寸:1100X500X300(長X寬X深)
試驗臺功率:0.5kW
試驗臺電源:220V/50Hz
功能特點主要結構特點說明
試驗臺由氣路控制系統、產品固定與升降系統、輔助系統和臺架等四部分組成。氣路控制系統主要包括:高壓氣體增壓泵組件、空氣過濾器、減壓閥、壓力表、兩位三通手控閥、消聲器、試驗水槽等組成。
空氣過濾器選用高精度耐高壓空氣過濾器，同時還能將空氣中的油水分離，保證高壓空氣的潔凈干燥，對其它氣動元件起到保護作用。產品固定與升降系統包括產品的緊定夾緊與產品的升降兩套裝置。
輔助系統主要由計時系統與液槽加熱系統組成。
試驗臺機架設計采用高強度工業鋁型材框架結構，四個單輪承載200kg的高強度工業腳輪，即可靈活移動，又可固定支撐。
